Пример
Расстояние от рабочего места до окна 3 м. Высота окна 1,6 м.
Определите угол падения:
Угол отверстия дает представление о величине небесного свода, непосредственно освещающего исследуемое место. Он должен быть не менее 5°.
Натуральные значения тангенсов
α | tg α | α | tg α | α | tg α |
1 | 0,017 | 16 | 0,287 | 31 | 0,601 |
2 | 0,035 | 17 | 0,306 | 32 | 0,625 |
3 | 0,052 | 18 | 0,325 | 33 | 0,649 |
4 | 0,070 | 19 | 0,344 | 34 | 0,675 |
5 | 0,087 | 20 | 0,364 | 35 | 0,700 |
6 | 0,105 | 21 | 0,384 | 36 | 0,727 |
7 | 0,123 | 22 | 0,404 | 37 | 0,754 |
8 | 0,141 | 23 | 0,424 | 38 | 0,781 |
9 | 0,158 | 24 | 0,445 | 39 | 0,810 |
10 | 0,176 | 25 | 0,466 | 40 | 0,839 |
11 | 0,194 | 26 | 0,488 | 41 | 0,869 |
12 | 0,213 | 27 | 0,510 | 42 | 0,900 |
13 | 0,231 | 28 | 0,532 | 43 | 0,933 |
14 | 0,249 | 29 | 0,554 | 44 | 0,966 |
15 | 0,268 | 30 | 0,577 | 45 | 1,000 |
Угол отверстия (Р) образуется двумя линиями, из которых верхняя идет от места определения к верхнему краю окна, а нижняя — от точки наблюдения к высшей точке противоположного здания, дерева и т. п.. Этот угол уменьшается по мере удаления от окна, зависит он также от этажа здания.

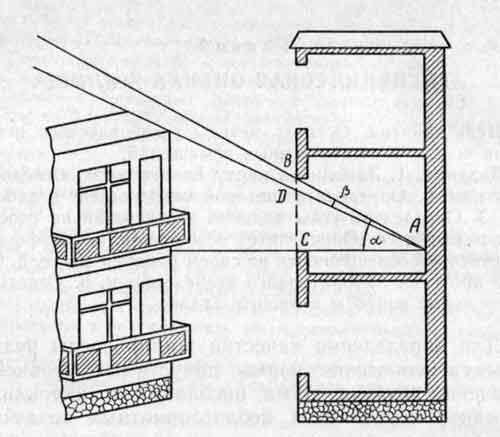

Определение угла падения и угла отверстия
Для определения угла отверстия проводят мысленно прямую линию от поверхности стола к высшей точке противолежащего дома и отмечают на окне точку, через которую она проходит.
Измеряют расстояние от точки исследования до окна по горизонтали (СА) и высоту окна до точки пересечения с верхней линией, направленной к верхней точке затеняющего предмета (CD). Затем определяют величину угла DAC. Угол отверстия будет равен разности углов ВАС (а) и DAC.
Пример
Расстояние от рабочего места до окна 3 м. Высота окна до пересечения с линией, направленной к верхней точке затеняющего предмета (CD), равна 1,2 м. Угол паления 28°.
Определите УГОЛ отверстия:
Угол отверстия (BAD) равен: 28° — 22°=6
«Руководство к практическим занятиям по методам
санитарно-гигиенических исследований», Л.Г.Подунова
